Usos y beneficios
- Muy versátil, ya que permite ser usado como elemento vertical para muros estructurales y muros de fachada.
- También se usa como viga en una techumbre con el sistema constructivo ligero.

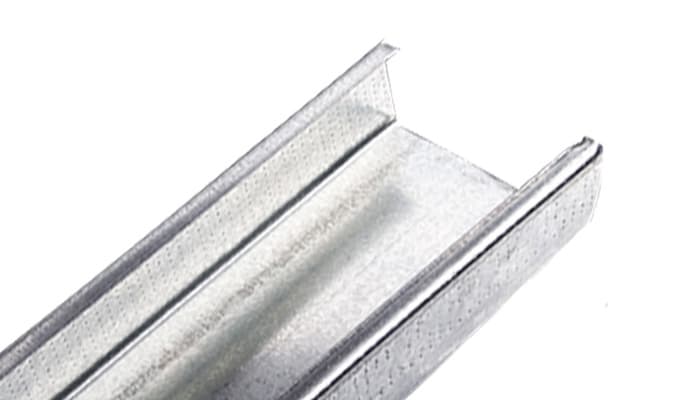

Poste Viga Perfi Rey®
Perfil estructural diseñado para soportar el peso del panel de yeso. Es el que recibe las cargas estructurales de una construcción.
Este perfil estructural está diseñado para soportar el peso del panel de yeso.
También es el que recibe las cargas estructurales de una construcción.
Detalles técnicos
| Dimensional | Troquelados por Longitud | ||||||||||
| Cal | Espesor Nom | Galvanizado | Ancho (A) | Flanco (B,C) | Labio (D,E) |
Moleteado | Longitud Nom | Troquel 1 | Troquel 2 | Troquel 3 | |
| (pulg) tol. ± |
(cm) tol. - 0.1 (cm) |
(pulg) tol. - 0.04 (pulg) |
(mm) tol. ± 1 (mm) |
(mm) tol. ± (mm) |
(mm) tol. ± (mm) |
(m) tol. ± (cm) |
(cm) tol. ± (cm) |
||||
| 22 | 0.030" +/- 0.002" |
G - 60 ≥ 0.60 oz/ft2 |
4.10 6.35 9.20 15.24 20.32 |
1 5/8 2 1/2 3 5/8 6 8 |
32.3 mm 38.1 mm 38.1 mm 38.1 mm 38.1 mm |
7.9 mm tol. +/- 1 mm |
1.016 mm tol. +/- 0.051 mm |
3.05 m tol. +/- 0.2 cm |
40.64 cm tol. +/- 0.3 cm |
152 cm tol. +/- 0.3 cm |
264 cm tol. +/- 0.3 cm |
| 20 | 0.036" +/- 0.002" |
G - 60 ≥ 0.60 oz/ft2 |
4.10 6.35 9.20 15.24 20.32 |
1 5/8 2 1/2 3 5/8 6 8 |
32.3 mm 38.1 mm 38.1 mm 38.1 mm 38.1 mm |
||||||
| 18 | 0.048" +/- 0.003" |
G - 60 ≥ 0.60 oz/ft2 |
6.35 9.20 15.24 20.32 |
2 1/2 3 5/8 6 8 |
38.1 mm 38.1 mm 38.1 mm 38.1 mm |
||||||
| 16 | 0.060" +/- 0.004" |
G - 60 ≥ 0.60 oz/ft2 |
6.35 9.20 15.24 20.32 |
2 1/2 3 5/8 6 8 |
38.1 mm 38.1 mm 38.1 mm 38.1 mm |
||||||
| 14 | 0.075" +/- 0.004" |
G - 60 ≥ 0.60 oz/ft2 |
15.24 20.32 |
6 8 |
38.1 mm 38.1 mm 38.1 mm 38.1 mm |
||||||
Garantías y certificaciones
Estándares
- Las hojas de acero galvanizado cumplen o exceden los requisitos de ASTM A1003/A1003M, ASTM A653 y ASTM A924/924M.
- El Canal Metálico No-Estructural es fabricado para cumplir o exceder la ASTM C645.
- En la instalación y condiciones de almacenamiento referirse a la ASTM C754.
- Especificación Norteamericana aplicable AISI S100 y AISI S220.
Créditos LEED
- LEED v4 MR. Abastecimiento de Materias Primas.
- LEED v4 MR. Planificación de gestión de residuos de construcción y demolición.
- LEED v3 MR2. Gestión de residuos de construcción. El acero utilizado es 100% reciclable.
- LEED v3 MR4. Contenido reciclado. El acero utilizado en los perfiles tiene un mínimo de:
- Total de contenido reciclado: 41%
- Contenido reciclado post-consumidor: 19%
- Contenido reciclado pre-consumidor: 22%
